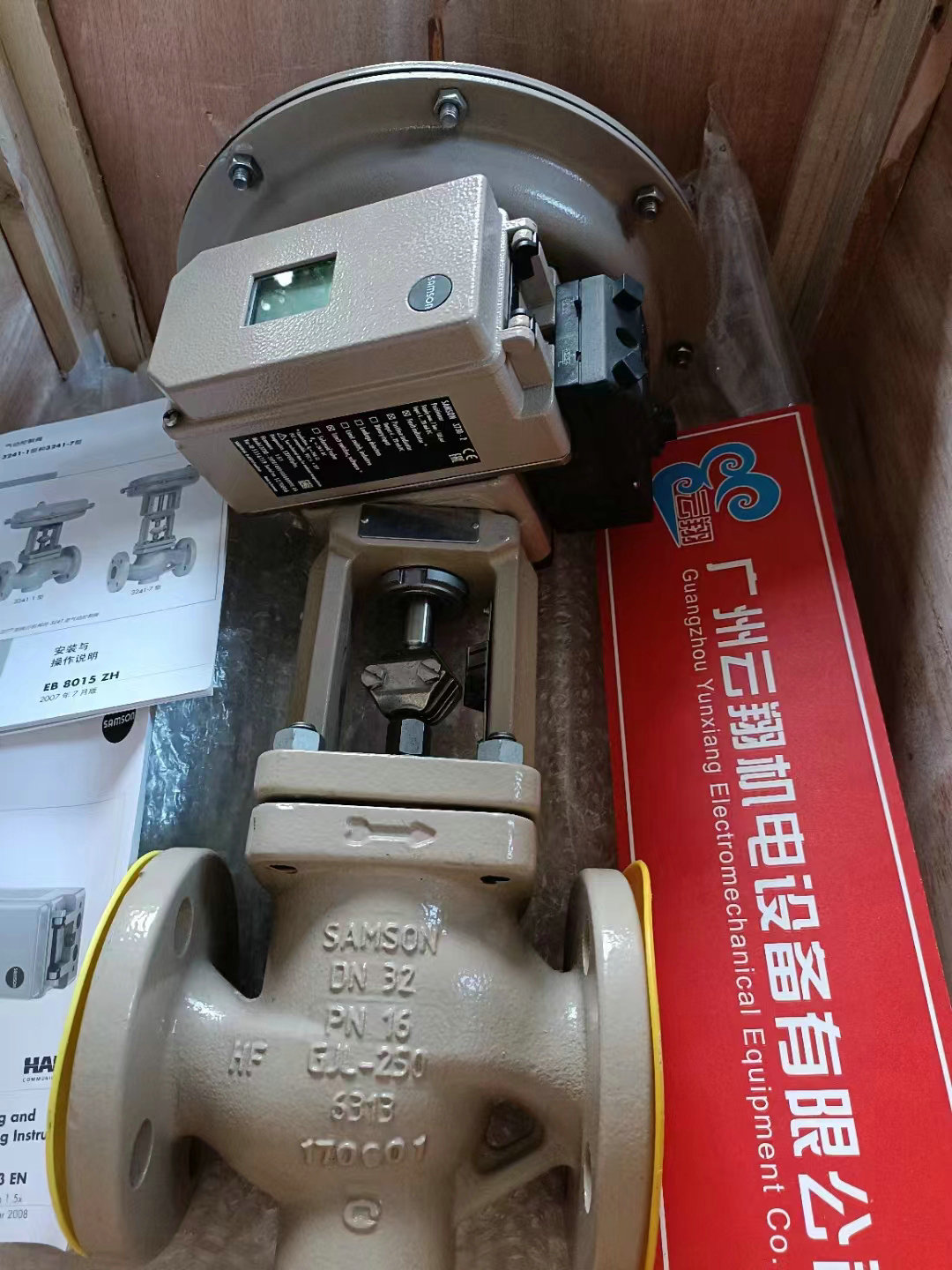

萨姆森阀门定位器3730-31001000400000009.03

SAMSON数字式电气阀门定位器

应用：

单或双作用的数字式电气阀门定位器用于装配到气动直行程或角行程控制阀，自校准、自动适配控制阀

类型：

数字式电气阀门定位器用于SAMSON控制阀的直接连接、NAMUR凸缘连接或符合IEC60654-6标准的杆型支架连接，以及符合VDI/VDE3845标准的角行程执行机构的连接

3730-3型：同3730-2型，但具有HART通信（AMS、HART手持式终端、PDM、FDT/DTM）

结构和工作原理：

数字式电气阀门定位器是安装到气动控制阀上的重要附属装置，用于按输入控制信号将阀杆位置准确定位。由控制系统或器来的输入控制信号作为给定值（参考变量W），阀的行程或转角（被调变量X）作为反馈量和测量值，阀门定位器将两者进行比较，进而按一定规律给出气动压力信号（输出变量y)给气动执行机构去调节阀位。

阀门定位器的基本组成：电子行程传感器系统、模拟i/p转换器及气动放大器、带微处理器的电子单元。

技术数据表：

额定行程：3.6-200mm

开启角：24-100°

输入控制信号：4-20mA

通信：HART

气源：气源压力1.4-6pa（20-90psi）

输出：输出压力0-6pa （0-90psi）

特性：可调

防护等级：IP66

环境温度：-40-80℃

防爆保护：ATEX EExi/EExA/nl、FM/CSA本质安全/无火花、ATEX EExd带现场安全栅

附加电气设备：阀位开关、电磁阀、阀位变送器

萨姆森阀门定位器型特点：

·易于装配到带SAMSON直接集成安装连接口、NAMUR凸缘的直行程或角行程气动执行机构，以及控制阀带符合IEC 60534-6-1标准的杆型支架上，或者符合VDI/VDE 3845标准的角行程气动执行机构。

·任意的安装位置

·简单的单旋钮按键，菜单调用操作

·方便读数，可根据读数方向需要选择改变LCD显示方向

·使用TROVIS-VIEW软件经SSP串行接口由PC机进行组态

·可变的自动启动具有4种不同的初始化模式

·预置参数－只需调整偏离标准的数值

·已校准的行程传感器不受机械传动机构磨损的影响

·在紧急情况，同时生产现场不允许控制阀进行全行程动作时，使用“Sub”初始化模式（替换法）对阀门定位器进行替换后的启动

·所有参数长久存储在EEPROM存储器（电源故障保护）

·二线制系统，负载电阻随型号不同为3100和410Ω

·输出信号压力限值可调

·可紧急关闭功能

·零点连续监视

·集成工作温度传感器和运行时间计数器

·标配2个可组态的阀位报警

·自诊断；按照NAMUR规范NE 107组态的报警及缩写状态，通过故障报警接点送出，或可选模拟阀位变送器

·集成EXPERT plus自诊断软件（见T 8388 ZH），适用于调节型和开/关型，带有安全相关应用控制阀的部分行程测试PST功能

    ·按照IEC 61508/SIL认证

数字接点

2个带反向保护的软件阀位开关，组态切换动作，缺省设置按表

类型 非防爆 防爆

没响应 非导通 ≤ 1.2 mA

信号状态

响应 导通（R = 348欧姆） ≥ 2.1 mA

1个故障报警接点

类型 非防爆 防爆

没报警 导通（R = 348欧姆） ≥ 2.1 mA

信号状态

报警 非导通 ≤ 1.2 mA

连接到 连接到按EN 61131标准的PLC的数字输入，

Pmax = 400mW

或连接到按EN 60947-5-6标准的NAMUR
